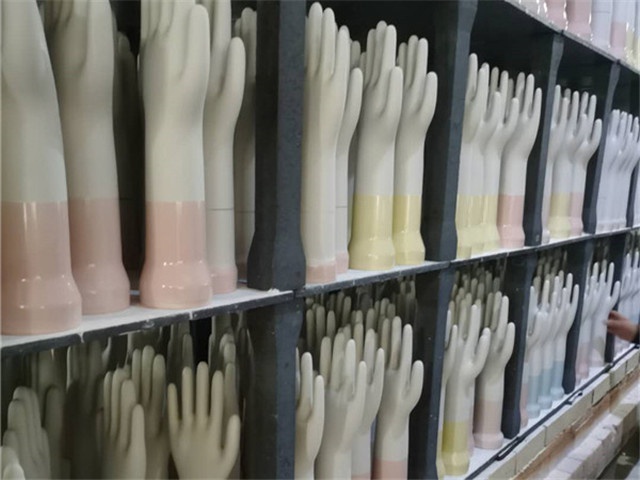

研究(jiu)陶(tao)瓷(ci)材料的(de)抗熱(re)震性，延長陶(tao)瓷(ci)手模使用(yong)壽命是多(duo)個方面的(de)綜合(he)問(wen)題，結(jie)合(he)以上分析(xi)，提出以下幾點措施：

        1、從手套生產線(xian)上看，可以(yi)延長(chang)(chang)上部烘箱的長(chang)(chang)度，使(shi)出烘箱的手模從170℃左右降(jiang)為約130℃左右（或(huo)更低一些）這(zhe)對增高陶瓷手模的使(shi)用(yong)壽(shou)命是很重要(yao)的。

        2、增高(gao)陶瓷手模材(cai)質(zhi)的(de)機械強度(du)，同(tong)時降低材(cai)料(liao)的(de)熱膨脹系數，這在一定范(fan)圍內可以有(you)限度(du)的(de)解決，若要大幅度(du)的(de)增高(gao)，只(zhi)有(you)改變陶瓷手模的(de)材(cai)質(zhi)（但也不(bu)能完全(quan)解決），此時手模的(de)成本就(jiu)增高(gao)的(de)很(hen)多，限制了手套企業對利潤(run)的(de)追逐。

        3、在陶瓷手模(mo)中增加(jia)了煤矸石，手模(mo)的強(qiang)度增加(jia)30%，大幅度降低了生產成本(ben)并利用三(san)廢。

        4、使用清潔燃氣（天然氣）燃燒生產(chan)大量莫來(lai)石晶體，大幅增高手(shou)模(mo)(mo)的耐(nai)強堿性和機(ji)械強度。降低了陶瓷手(shou)模(mo)(mo)的成本，增高產(chan)品的附加(jia)值和經濟效益(yi)。

        5、手套(tao)模(mo)具在(zai)原(yuan)材料處理中用煤矸石(shi)替代(dai)了(le)氧化鋁和大部分莫(mo)來石(shi)，減少了(le)三分之一的(de)(de)球(qiu)磨時(shi)間，并增高了(le)產品的(de)(de)致密度，降低(di)了(le)球(qiu)磨時(shi)間。由原(yuan)來的(de)(de)25h減為15h。效果顯著。

   ;     6、高強(qiang)耐堿手套模具在材料中增加了50%煤矸(gan)石。
